La nostra quotidianità dipende sempre più dalla tecnologia elettronica, la protezione degli impianti elettrici domestici dalle sovratensioni rappresenta una necessità fondamentale e non più un optional. Ogni giorno, migliaia di abitazioni italiane subiscono danni economici significativi a causa di eventi atmosferici, guasti della rete elettrica o semplici manovre di commutazione che generano picchi di tensione devastanti per apparecchiature elettroniche sensibili.
Gli scaricatori di sovratensione sono come guardiani silenziosi ma efficaci della nostra sicurezza elettrica, dispositivi sofisticati capaci di reagire in millisecondi per preservare l’integrità dell’impianto domestico e proteggere investimenti tecnologici spesso considerevoli. La comprensione del loro funzionamento e della loro corretta implementazione diventa quindi essenziale per ogni proprietario di casa consapevole.
Cos’è uno scaricatore di sovratensione e perché è essenziale
Uno scaricatore di sovratensione è un dispositivo di protezione elettrica progettato per limitare le tensioni transitorie e deviare le correnti di sovratensione verso il sistema di messa a terra, proteggendo così gli apparecchi elettrici ed elettronici collegati all’impianto. Dal punto di vista tecnico, si tratta di un componente che presenta un’impedenza molto elevata in condizioni normali di funzionamento, diventando rapidamente conduttivo quando la tensione supera una soglia prestabilita.
Le principali minacce elettriche che insidiano gli impianti domestici includono i fulmini diretti e indiretti, responsabili del 35% dei danni da sovratensione. I fulmini indiretti, causati da scariche atmosferiche in un raggio di diversi chilometri, generano campi elettromagnetici che inducono sovratensioni nell’impianto anche senza colpire direttamente l’edificio. Le manovre di commutazione della rete elettrica rappresentano il 45% delle cause, comprendendo accensioni e spegnimenti di grossi carichi industriali, guasti di rete e interventi dei sistemi di protezione. Il restante 20% è attribuibile a sovratensioni interne, generate dall’attivazione di motori elettrici, trasformatori e altri dispositivi induttivi presenti nell’abitazione.
Tra le soluzioni tecnologiche più affidabili del mercato, gli scaricatori di sovratensione proposti da Schneider Electric sono progettati specificamente per la protezione domestica. La serie Acti 9 iPRD rappresenta l’eccellenza nella protezione residenziale, con modelli che combinano tecnologia MOV avanzata e sistemi di disconnessione termici per garantire massima sicurezza. Gli scaricatori iPRD8r e iPRD20r offrono prestazioni ottimali per impianti monofase e trifase, mentre la gamma iPRD65r è specificamente progettata per applicazioni che richiedono elevate capacità di scarica in contesti residenziali particolarmente esposti.
Le statistiche evidenziano che in Italia si verificano circa 2 milioni di danni da sovratensione all’anno, con un costo medio per sinistro di 1.500 euro. Gli apparecchi più vulnerabili includono televisori, computer, elettrodomestici intelligenti, sistemi di climatizzazione e impianti domotici, i cui circuiti elettronici miniaturizzati sono estremamente sensibili alle variazioni di tensione.
Il principio di funzionamento degli scaricatori di sovratensione
Il meccanismo di funzionamento degli scaricatori si basa sul principio della deviazione controllata delle correnti di sovratensione verso il sistema di messa a terra. In condizioni normali, lo scaricatore presenta un’impedenza elevatissima che non influenza il normale funzionamento dell’impianto. Quando la tensione supera la soglia di intervento, i componenti interni modificano rapidamente le loro caratteristiche elettriche, creando un percorso preferenziale verso terra per la corrente di sovratensione.
I componenti interni principali sono i MOV (Metal Oxide Varistor) e i GDT (Gas Discharge Tube). I MOV sono costituiti da ossido di zinco con additivi metallici che conferiscono caratteristiche non lineari: la loro resistenza diminuisce drasticamente all’aumentare della tensione applicata. I GDT contengono gas nobili in un involucro ceramico sigillato; quando la tensione supera la soglia di innesco, si genera un arco elettrico nel gas che diventa conduttivo.
Il processo di attivazione avviene in microsecondi: rilevata la sovratensione, i componenti attivi riducono la loro impedenza, deviando la corrente verso terra e limitando la tensione ai morsetti protetti a valori compatibili con gli apparecchi collegati. Terminato l’evento transitorio, lo scaricatore ritorna automaticamente alle condizioni iniziali di alta impedenza.
Tipologie di scaricatori per uso domestico
Gli scaricatori sono classificati in tre tipologie principali secondo la norma IEC 61643-11. I Tipo 1 sono progettati per essere installati all’origine dell’impianto, tipicamente nel quadro generale di distribuzione, e possono scaricare correnti di fulmine fino a 100 kA. Sono obbligatori in edifici con sistemi di protezione contro i fulmini o alimentati da linee aeree.
I Tipo 2 rappresentano la protezione standard per uso domestico, installati nei quadri di distribuzione secondari. Gestiscono correnti di scarica fino a 40 kA e offrono un eccellente rapporto qualità-prezzo per la maggior parte delle applicazioni residenziali. Proteggono efficacemente contro sovratensioni indotte e manovre di rete.
I Tipo 3 sono dispositivi di protezione fine, installati direttamente presso gli utilizzatori sensibili. Completano la protezione coordinata limitando ulteriormente la tensione residua per apparecchiature particolarmente delicate come computer, sistemi audiovisivi e apparecchi medicali domestici.
La scelta dipende dalle caratteristiche dell’impianto, dal livello ceranico locale e dal valore delle apparecchiature da proteggere. Una protezione coordinata che combina Tipo 2 e Tipo 3 offre la massima efficacia.
Come installare correttamente uno scaricatore di sovratensione

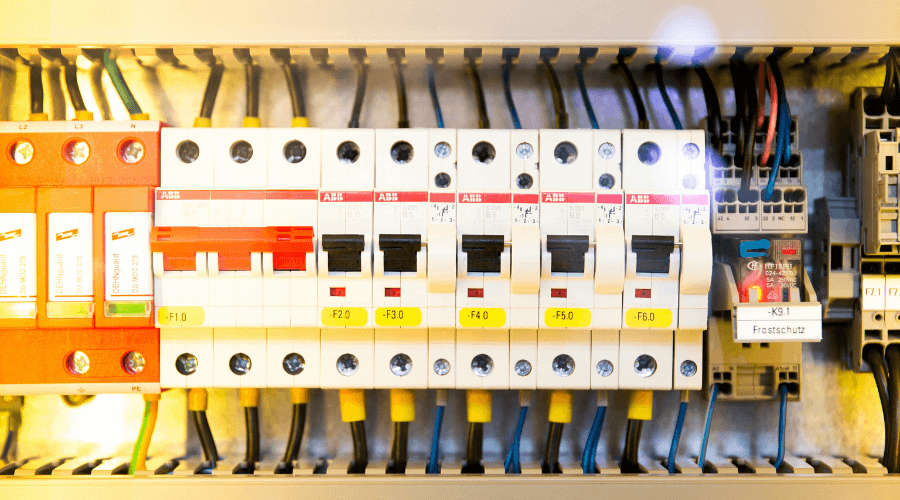

L’installazione deve essere effettuata esclusivamente da personale qualificato nel rispetto delle normative CEI 64-8 e CEI 81-10. Lo scaricatore va posizionato nel quadro elettrico il più vicino possibile al punto di entrata dell’alimentazione, preferibilmente immediatamente a valle dell’interruttore generale.
Il collegamento avviene connettendo ogni fase (L1, L2, L3) e il neutro ai rispettivi morsetti dello scaricatore, mentre il morsetto di terra viene collegato alla barra di terra del quadro. È fondamentale rispettare la lunghezza massima dei conduttori di collegamento: non oltre 50 cm per massimizzare l’efficacia della protezione.
Il sistema di messa a terra riveste importanza cruciale: uno scaricatore non può funzionare correttamente senza un impianto di terra efficiente con resistenza inferiore a 20 ohm. È necessario installare a monte dello scaricatore un dispositivo di sezionamento adeguato per consentire manutenzioni in sicurezza.
Parametri tecnici da valutare nella scelta
La tensione nominale deve essere compatibile con il sistema elettrico: 230V per sistemi monofase, 400V per sistemi trifase. È fondamentale verificare che il valore sia appropriato per evitare interventi indesiderati o insufficiente protezione.
La corrente di scarica nominale (In) indica la capacità di gestire correnti impulsive. Per uso domestico sono tipicamente sufficienti valori di 5-20 kA per scaricatori Tipo 2. Il livello di protezione Up rappresenta la tensione residua massima ai morsetti durante l’intervento: valori inferiori garantiscono protezione migliore per apparecchi sensibili.
Il tempo di risposta deve essere nell’ordine dei microsecondi per efficacia ottimale contro transitori veloci. Altri parametri importanti includono la corrente di seguito, che deve essere interrotta autonomamente dallo scaricatore, e la durata di vita, espressa in numero di scariche sopportabili.
Manutenzione e durata degli scaricatori
Gli scaricatori moderni sono dotati di indicatori visivi di stato: solitamente una finestra colorata (verde=OK, rosso=sostituire) o LED che segnalano l’efficienza del dispositivo. Alcuni modelli avanzati offrono contatti ausiliari per segnalazione remota dello stato.
La verifica periodica dovrebbe essere effettuata annualmente da tecnico qualificato, controllando l’integrità dei collegamenti, l’assenza di danni fisici e il corretto funzionamento degli indicatori. Dopo eventi atmosferici intensi è consigliabile un controllo straordinario, per assicurarsi che la componente sia performante e non ci sia un aumento dei consumi e una riduzione della sostenibilità.
La sostituzione è necessaria quando gli indicatori segnalano guasto, in presenza di danni fisici evidenti o dopo un numero elevato di interventi. La durata tipica varia da 10 a 20 anni in condizioni normali, ma può ridursi in zone ad alta attività ceraunica. È fondamentale utilizzare componenti di ricambio con caratteristiche identiche all’originale per mantenere l’efficacia protettiva dell’impianto.
